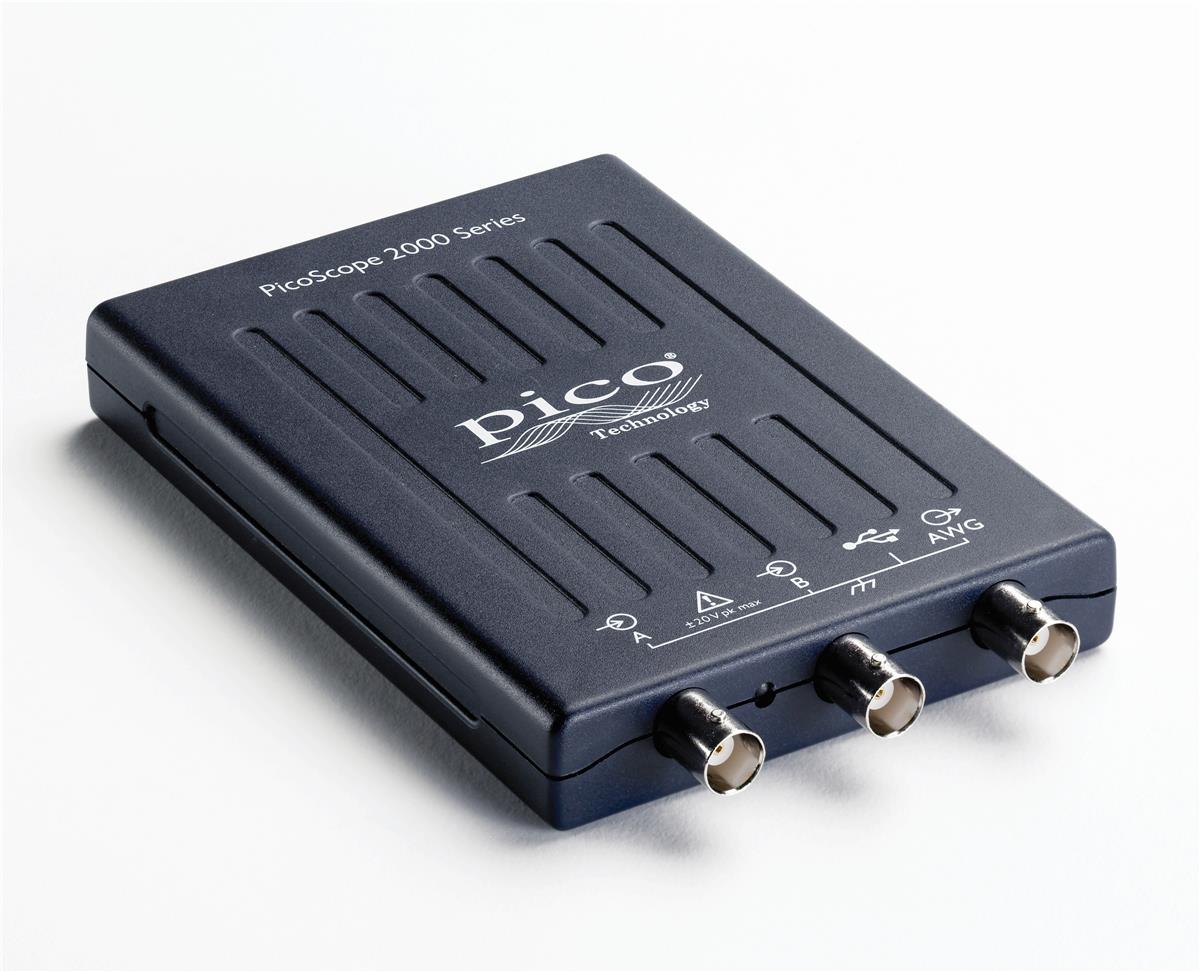

PicoScope 2205A
- 주요 특징
- 25MHz 아날로그 대역폭 – 전자회로의 다양한 신호 측정
- 2채널 아날로그 입력 – 두 신호의 동시 측정 및 비교
- 최대 200MS/s 실시간 샘플링 – 빠르게 변화하는 파형 분석
- 8비트 수직 분해능 – 향상된 분해능 최대 12비트 지원
- 16kS 캡처 메모리 – 측정 파형 저장 및 분석
- 최대 4GS/s 등가시간 샘플링(ETS) – 반복 신호의 세밀한 파형 관찰
- 내장 함수 발생기 및 AWG – 100kHz 대
- 다양한 아날로그 및 디지털 제어 신호 측정
- 입력과 출력 신호를 비교하여 회로 동작 확인
- 신호의 빠른 변화와 타이밍을 세밀하게 분석
- 취득한 파형을 저장하여 이상 신호 분석
- 반복되는 고속 신호의 파형을 정밀하게 관찰
- 별도 장비 없이 기본적인 신호 발생 시험 수행
- 자동 측정, FFT, 직렬 디코딩 등 활용
- PC 기반의 간편한 측정 환경 구축
- 사용자 프로그램과 연동한 자동 측정 시스템 개발
- 교육실, 연구실 및 현장에서 편리하게 사용
- PicoScope 2205A 오실로스코프 본체 – 1대
- x1/x10 패시브 오실로스코프 프로브 – 2개
- USB 연결 케이블 – 제조사 공급 케이블
- 빠른 시작 안내서(Quick Start Guide) – 1부
- PicoScope 7 소프트웨어 – 공식 홈페이지 무료 다운로드
| 모델명 | PicoScope 2205A |
|---|---|
| 제품 유형 | PC 기반 USB 오실로스코프 |
| 아날로그 채널 | 2채널 |
| 아날로그 대역폭 | 25MHz |
| 수직 분해능 | 8비트 |
| 향상된 수직 분해능 | 최대 12비트 |
| 최대 실시간 샘플링 | 200MS/s (1채널) |
| 2채널 동시 샘플링 | 최대 100MS/s |
| 등가시간 샘플링(ETS) | 최대 4GS/s |
| 버퍼 메모리 | 16kS (채널 공유) |
|
PICO TECHNOLOGY PicoScope 2205A25MHz · 2채널 USB 오실로스코프
강력한 신호 분석 기능과 뛰어난 휴대성을 결합한 |
|
25MHz
대역폭
|
2CH
아날로그 채널
|
200MS/s
최대 샘플링
|
16kS
캡처 메모리
|
01 / OVERVIEW
작지만 강력한 USB 오실로스코프
PicoScope 2205A는 영국 Pico Technology에서 개발한 2채널 PC 기반 USB 오실로스코프입니다. 25MHz 대역폭과 최대 200MS/s 실시간 샘플링 속도를 지원하여 전자회로에서 발생하는 다양한 신호를 측정하고 분석할 수 있습니다.
PC 또는 노트북에 연결하여 전압, 주파수, 파형 및 타이밍 관계를 확인할 수 있으며, 전자공학 교육, 회로 개발, 시제품 테스트, 유지보수 및 신호 분석에 적합합니다.
02 / SIGNAL ANALYSIS
25MHz 대역폭과 2채널 동시 측정
2개의 아날로그 입력 채널을 통해 서로 다른 신호를 동시에 측정하고 비교할 수 있습니다.
1채널 사용 시 최대 200MS/s, 2채널 동시 사용 시 최대 100MS/s의 실시간 샘플링 속도를 제공합니다. 또한 반복 신호 측정 시 최대 4GS/s의 등가시간 샘플링(ETS)을 지원합니다.
|
주요 측정 및 분석 기능
· 아날로그 신호 및 전압 측정 |
03 / SOFTWARE
PicoScope 7 분석 소프트웨어
PicoScope 2205A는 PicoScope 7 소프트웨어와 연동하여 PC 화면에서 실시간 파형을 확인하고 다양한 분석 기능을 활용할 수 있습니다.
| 분석 기능 | 주요 내용 |
| 자동 측정 | 전압, 주파수, 주기 및 파형 특성 측정 |
| FFT 스펙트럼 | 신호의 주파수 성분 분석 |
| 직렬 디코딩 | 지원 프로토콜의 통신 데이터 해석 |
| 고급 트리거 | 특정 조건의 이상 신호 및 이벤트 포착 |
| 마스크 테스트 | 설정한 파형 허용 범위와 측정 결과 비교 |
| 데이터 저장 | 측정 파형 저장 및 내보내기 |
※ 사용 가능한 기능은 소프트웨어 버전 및 장비 성능에 따라 달라질 수 있습니다.
04 / SIGNAL GENERATOR
내장 함수 발생기 및 AWG
PicoScope 2205A는 함수 발생기와 임의 파형 발생기(AWG)를 내장하고 있습니다.
사인파, 구형파, 삼각파 등 기본적인 시험 신호와 사용자 정의 파형을 생성하여 전자회로의 입력 및 응답 특성을 검증할 수 있습니다.
|
함수 발생기 및 AWG 대역폭
100kHz |
05 / APPLICATIONS
다양한 산업 및 교육 분야 활용
|
전자공학 교육 및 실습 전자회로 기초 교육, 파형 측정, 신호 분석 실습 |
|
연구개발 및 시제품 테스트 회로 동작 확인, 신호 특성 분석 및 제품 개발 검증 |
|
전자장비 유지보수 이상 파형과 제어 신호 분석을 통한 고장 진단 |
|
자동화 측정 및 데이터 수집 PicoSDK를 이용한 맞춤형 측정 프로그램 개발 |
06 / SPECIFICATIONS
제품 기술 사양
| 모델명 | PicoScope 2205A |
| 제조사 | Pico Technology |
| 대역폭 | 25MHz |
| 아날로그 채널 | 2채널 |
| 수직 분해능 | 8비트 |
| 향상된 분해능 | 최대 12비트 |
| 1채널 샘플링 | 최대 200MS/s |
| 2채널 샘플링 | 최대 100MS/s |
| ETS 샘플링 | 최대 4GS/s |
| 캡처 메모리 | 16kS (채널 공유) |
| 입력 범위 | ±50mV ~ ±20V |
| 입력 커플링 | AC / DC |
| 입력 임피던스 | 1MΩ |
| 함수 발생기 | DC ~ 100kHz |
| AWG 분해능 | 12비트 |
| 전원 | USB 버스 전원 |
| 크기 | 142 × 92 × 19mm |
| 무게 | 약 200g |
07 / PACKAGE CONTENTS
기본 구성품
· PicoScope 2205A 오실로스코프 본체 1대
· x1/x10 패시브 프로브 2개
· USB 연결 케이블
· 빠른 시작 안내서
· PicoScope 7 소프트웨어 (무료 다운로드)
※ 기본형 2205A 기준이며, 2205A-D2는 프로브 미포함 모델입니다.
※ 실제 출고 구성은 제조사 및 공급 시점에 따라 변경될 수 있습니다.
|
